威勝電表遠程抄表接線需要按照威勝電表的產品說明書或者用戶手冊中提供的連接方式進行接線。

一般情況下，威勝電表的遠程抄表接線一般包含以下幾個部分：

1. RS485串口：威勝電表有自己的RS485串口，用于連接到遠程抄表系統或數據采集設備上。根據威勝電表的標準接線方式，通常需要分別接入A、B、G三個接口，其中A接口是RS485的數據線A，B接口是RS485的數據線B，G接口是RS485的公共地線。

2. 繼電器：有些威勝電表需要使用繼電器才能實現遠程抄表功能。在這種情況下，需要將接線板上的各個端子正確地接入繼電器及其他相應的電線。

3. 電氣接線：根據用戶需求和電氣要求，需要進行相應的電氣接線。例如，接入電源線、接地線等。

需要注意的是，進行威勝電表遠程抄表接線的時候，一定要根據具體的產品說明書或者用戶手冊的指示進行操作，確保接線的正確性和連接的穩定性，以免影響電表的正常使用和遠程抄表功能的正常實現。如果在接線過程中遇到問題，可以及時聯系威勝電表的廠家或者客服人員尋求幫助。

威勝電表遠程抄表接線圖

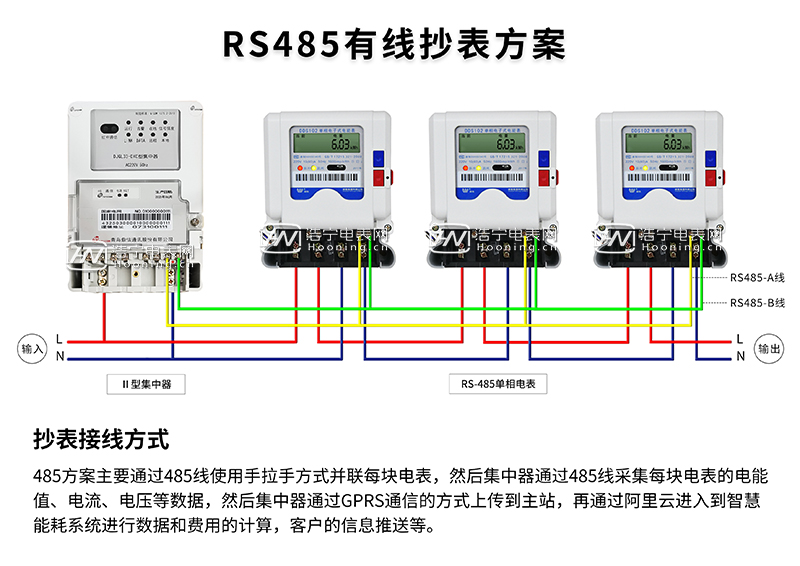

RS485遠程抄表接線圖

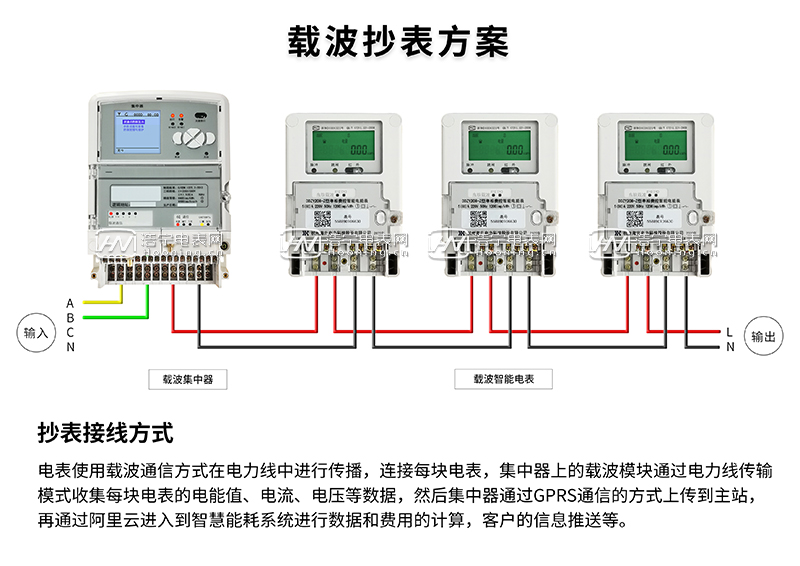

載波遠程抄表接線圖

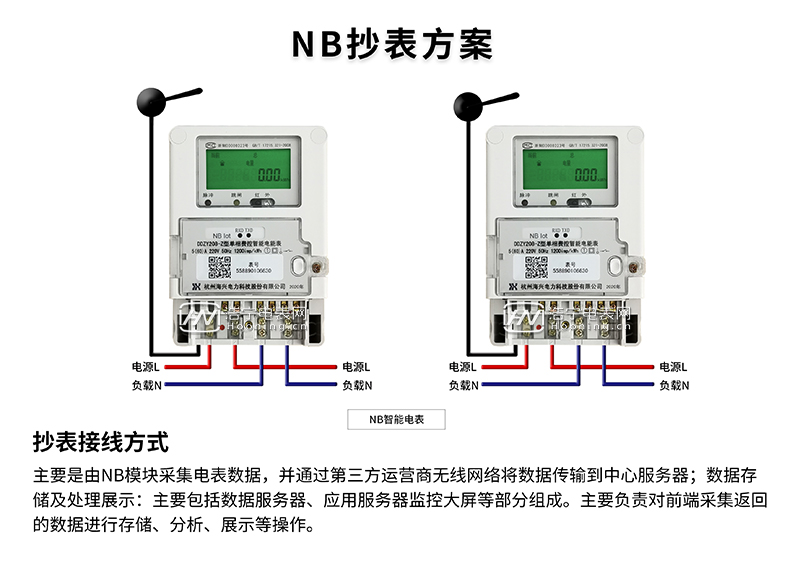

NB抄表接線圖
