杭州海興DTZY208三相四線費控智能電表，主要功能：分時電量計量功能，參數測量功能，防竊電功能及485通訊功能，電流規格：互感接入式 1.5(6)A,,0.3(1.2)A,直通接入式10(40)A,10(60)A,5(6)A20(80)A,15(60)A,30(100)A,1(2)A，所以接線方式也會有兩種，第一種是經互感器接線，第二種是直通式接線圖；

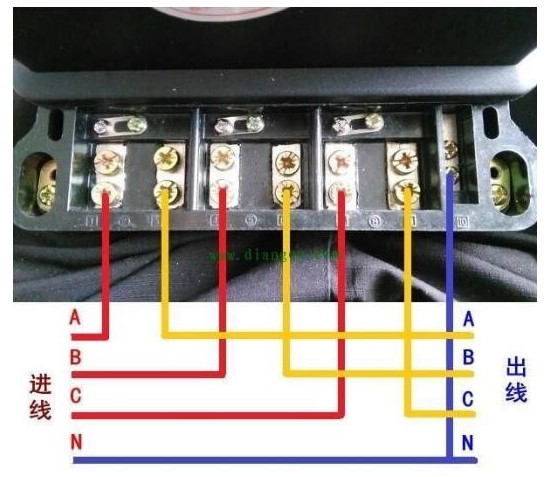

下面就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線

         以上就是杭州海興DTZY208三相四線智能費控電表直通式接線方法。
